PAT9156E1-CVBB
- 低功耗设计
- 解析度:约 5cpi 至 1275cpi,或旋转每圈可达 630 段 (以直径 1mm 的圆棒为例)
- 极广的工作距离,在圆柱体为 0.5mm~10mm,在平面为 1~30mm (以不锈钢表面为例)
- 可支援位置侦测

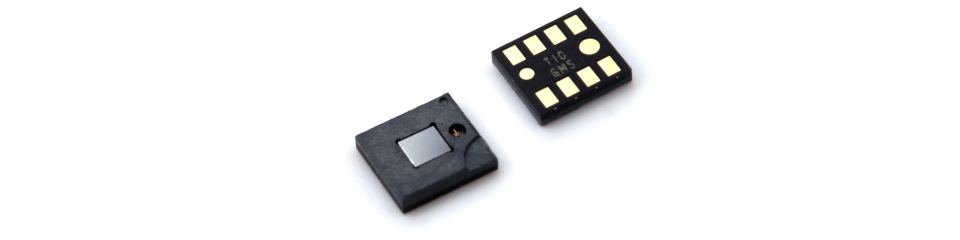

- 8-pin LGA 封装内建 VCSEL 雷射晶粒,可使用可回流焊表面黏着技术 (SMT reflowable)
- 不需使用光学镜头
- 适用于智慧型手表上的数位表冠、精密的解析度输入转换器和智能转盘
供应电压 (V) | VDD: 1.7~1.9 VLD: 3.0~ 3.6 |
Interface 电压 (V) | 1.7~1.9 |
耗电量 (mA) | Typ. 0.7 with VCSEL |
Shutdown Current (μA) | Typ. 5 |
在标称高度的重复精度误差率 | ~10% @ 不锈钢 |
接口 | I2C |
分辨率 | ɸ1.0mm shaft (rev/count): 630; 平面:最高达 1,275 CPI |
追踪速率 | ɸ1.0mm shaft (rpm): 300; 平面 (ips) : 30 |
封装类别 | LGA 8-pin |
封装尺寸 (mm) | 3.5*3.2*0.65 |
工作范围 (至检测表面的距离) | 圆柱面 : 0.5 ~ 3mm; 平面 : 1 ~ 30mm |
System Package to Surface | 0 度 |
光源波长 (nm) | 850 |
对应的镜头料号 | 不需镜头 |
纸张浮动功能 | 否 |
Integrated | 是(VCSEL) |
追踪表面 | 光滑的金属表面 |
