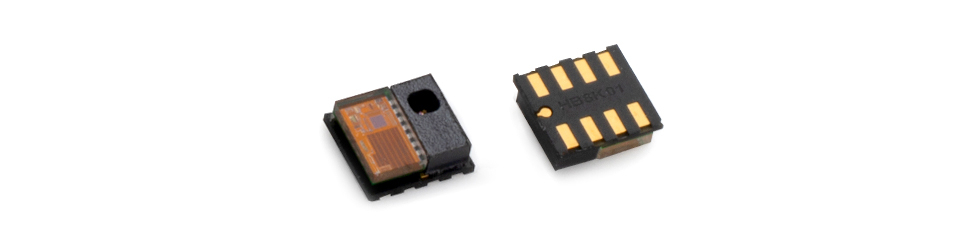

PAT9410J1-CVBB

  • 支援单轴追踪与旋转追踪
  • 在直径为 1mm 的不锈钢轴上可达 6,000 count/rev 的解析度
  • 0.5mm-3.0mm 的近距离表面追踪范围
  • 内置3 种睡眠模式，最低休眠电流仅 4.2µA
  • 内建 VCSEL 的 8-pin LGA 封装，可使用 SMT 回流焊技术
  • 最小轴心重叠长度：1.2 mm (适用于工作范围 0.5~3 mm)
  • 最小包装尺寸: 2.2 x 2.0 x 0.75mm^3
  • 适用于智慧型手表上的数位表冠、精密的解析度输入转换器和智能转盘
功能亮点
供应电压 (V) VDD: 1.7~3.6; VDD_VCSEL: 2.7~3.6
接口电压 VDDIO (V) 1.7~3.6
耗电量 (mA) Typ. 0.56
关断电流 (μA) Typ. 3
接口 I²C @ 1MHz
追踪表面 光亮的金属表面
典型追踪速率 平面 (ips)：8 ips (20cm/s); ɸ1.0mm shaft: 300 rpm
分辨率 平面：最高达 12,900 (5,088 counts/cm); ɸ1.0mm shaft: 6,000 rev/count
标称高度下的典型分辨率变化 ~10% @ 不锈钢
与跟踪表面的工作距离 (有防尘盖：从盖子顶部起算 / 无防尘盖：从镜头顶部起算 / 特殊情况另行说明) 圆柱形表面 : 0.5~3mm; 平面 : 1.5~30mm
封装类别 8-pin LGA
系统方案尺寸 (长*宽*高) (mm³) 2.80*2.60*0.8
光源波长 (nm) 850
光源类型 VCSEL
对应的镜头料号 不需镜头
是否支援外加防塵蓋 否
其他信息 最小轴心重叠长度：1.2 mm (适用于工作范围 0.5~3 mm)
