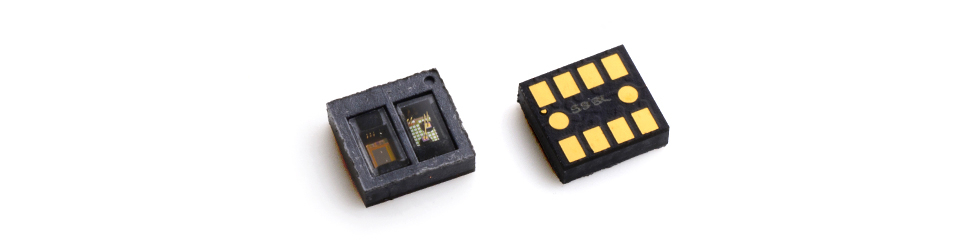

PAT9406E1-CVBB

  • 支援單軸追蹤與旋轉追蹤
  • 在直徑為 1mm 的不銹鋼軸上可達 7,110 count/rev 的解析度
  • 0.5mm~3.0mm 的近距離表面追蹤範圍
  • 內置 3 種睡眠模式，最低休眠電流僅 3uA
  • 內建 VCSEL 的 8-pin LGA 封裝，可使用 SMT 回流焊技術
  • 當工作距離 > 1.2mm，可將軸重疊距離縮短至 1.6mm
  • 最小包裝尺寸: 2.8 x 2.6 x 0.8mm^3
  • 適用於智慧型手錶上的數位錶冠、精密的解析度輸入轉換器和智能轉盤
功能亮點
供應電壓 (V) VDD: 1.7~1.9; VDD_VCSEL: 3.0~3.6
介面電壓 VDDIO (V) 1.7~1.9
耗電量 (mA) Typ. 0.6
關斷電流 (μA) Typ. 1
介面 I²C @ 1MHz
追蹤表面 光亮的金屬表面
典型追蹤速率 平面: 8 ips (20cm/s); ɸ1.0mm shaft: 300 rpm
解析度 平面：14,300 CPI (5,630 counts/cm); ɸ1.0mm shaft: 7,110 rev/count
標稱高度下的典型解析度變化 ~10% @ 不銹鋼
與追蹤表面的工作距離 (有防塵蓋：自蓋子頂部起算 / 無防塵蓋：自鏡頭頂部起算 / 特殊情況另行說明) 圓柱形表面 : 0.5~3mm; 平面 : 1~30mm
封裝類別 8-pin LGA
系統方案尺寸 (長*寬*高) (mm³) 2.80*2.60*0.8
光源波長 (nm) 850
光源類型 VCSEL
對應的鏡頭料號 不需鏡頭
是否支援外加防塵蓋 否
其他資訊 當工作距離 ≥ 1.2mm，軸重疊距離可縮短至 1.6mm
